Mecânica dos Fluidos: da experimentação em laboratório às aplicações industriais

Em instalações industriais, o transporte de fluidos envolve variáveis como vazão, velocidade, pressão e perdas de carga, fundamentais para a seleção de equipamentos e o dimensionamento de tubulações.

Esses conceitos, normalmente apresentados por equações e modelos matemáticos, também podem ser investigados experimentalmente em bancadas de Mecânica dos Fluidos.

Ao medir essas variáveis em diferentes condições de escoamento, os estudantes relacionam os fundamentos teóricos ao comportamento dos sistemas hidráulicos e às situações encontradas na indústria.

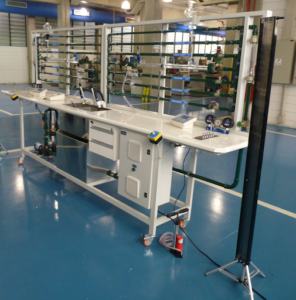

Bancada XL07

Medição de vazão: Venturi e placa de orifício

A vazão representa a quantidade de fluido que atravessa uma determinada seção por unidade de tempo. Sua determinação é essencial em processos que exigem controle do transporte de líquidos ou gases.

Em uma bancada de Mecânica dos Fluidos é possível comparar diferentes métodos de medição, como a placa de orifício e o tubo de Venturi, e investigar as perdas de carga permanentes associadas a cada dispositivo.

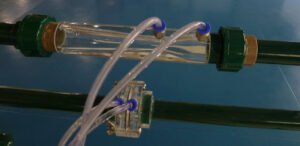

Medidores de vazão: Venturi (acima) e Placa de Orifício (abaixo)

Placa de orifício

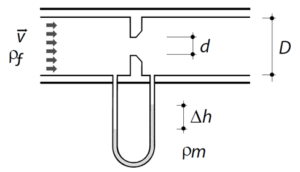

A placa de orifício introduz uma restrição abrupta na passagem do fluido, provocando uma diferença de pressão que pode ser relacionada à vazão.

Na análise experimental, um parâmetro importante é o coeficiente de descarga, utilizado para relacionar a vazão real à vazão ideal calculada pelo modelo teórico. Esse coeficiente considera os efeitos do comportamento real do escoamento, incluindo a contração do jato e as perdas associadas.

O estudo permite compreender por que a geometria do dispositivo, as condições de instalação e o regime de escoamento influenciam a medição.

Tubo de Venturi

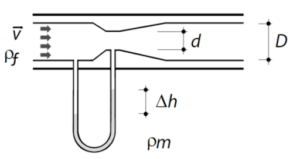

O tubo de Venturi utiliza uma redução gradual da seção de passagem, seguida de uma região de expansão. A variação de velocidade ao longo do dispositivo provoca alterações de pressão que permitem determinar a vazão.

Sua análise envolve princípios como a conservação de massa e a equação de Bernoulli, considerando as limitações e perdas presentes em sistemas reais.

A comparação entre Venturi e placa de orifício é particularmente útil para compreender diferenças de comportamento hidráulico, especialmente quanto às perdas permanentes de pressão.

Esses princípios são aplicados em sistemas industriais de medição e controle de vazão.

Tubo de Pitot: medição da velocidade do escoamento

Outra variável fundamental na Mecânica dos Fluidos é a velocidade do escoamento.

O tubo de Pitot permite estimar a velocidade local de um fluido a partir da diferença entre a pressão de estagnação e a pressão estática.

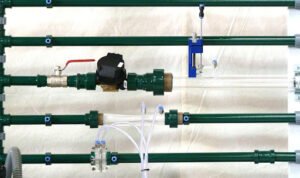

Hidrômetro (preto à esquerda) e Pitot com dispositivo de varredura (à direita)
Venturi
Placa de Orifício

Em condições apropriadas, essa diferença pode ser relacionada à pressão dinâmica do escoamento, possibilitando o cálculo da velocidade local.

Na experimentação, o estudo desse instrumento ajuda a compreender a relação entre pressão e energia cinética, além das condições necessárias para realizar medições confiáveis.

Esse conhecimento encontra aplicações em sistemas de ventilação, dutos industriais e outras instalações que exigem avaliação de velocidade de fluidos.

Perdas de carga em tubulações

Em um sistema hidráulico real parte da energia mecânica do escoamento é dissipada devido aos efeitos viscosos e às características do percurso. Nos condutos forçados, que é o caso das tubulações industriais, essas perdas são normalmente divididas em duas categorias:

• Perda de carga distribuída: ocorre ao longo da tubulação devido aos efeitos do atrito viscoso e depende do comprimento, diâmetro e rugosidade interna da tubulação além do fluido e da velocidade e do regime de escoamento.
• Perda de carga localizada: está associada a componentes ou alterações localizadas na geometria do sistema como curvas, válvulas e conexões.

Embora sejam chamadas de localizadas, essas perdas podem representar uma parcela significativa da perda de energia total, dependendo da configuração da instalação.

A investigação experimental desses fenômenos permite relacionar medições de pressão aos modelos utilizados no dimensionamento de redes hidráulicas.

Em aplicações industriais, esse conhecimento é importante para estimar a altura manométrica requerida, selecionar bombas e avaliar o comportamento energético de sistemas de transporte de fluidos.

Número de Reynolds e regimes de escoamento

Entre os conceitos fundamentais da Mecânica dos Fluidos, o Número de Reynolds ocupa um papel central. Trata-se de um parâmetro adimensional que relaciona os efeitos das forças de inércia e das forças viscosas no escoamento. Para o fluxo em uma tubulação circular, pode ser expresso por:

Re = ρVD/μ

Em que:

• ρ representa a massa específica do fluido;
• V corresponde à velocidade média do escoamento;
• D é o diâmetro interno da tubulação;
• μ representa a viscosidade dinâmica.

A partir desse número, é possível avaliar o regime de escoamento.

Em tubulações circulares, para condições usuais, valores inferiores a aproximadamente 2.300 são associados ao regime laminar. Entre cerca de 2.300 e 4.000 é conhecido por regime de transição e acima de 4.000 é regime turbulento.

Esses limites são aproximados, mas a identificação do regime de escoamento é fundamental para determinar o fator de atrito utilizado no cálculo das perdas de carga. O diagrama de Moody permite visualizar a relação entre o fator de atrito, o número de Reynolds e a rugosidade relativa da tubulação.

No regime laminar, o escoamento apresenta movimento mais ordenado, com pouca mistura transversal. Em uma tubulação circular, sob condições de escoamento plenamente desenvolvido, a velocidade apresenta um perfil parabólico com valor máximo no centro e mínimo junto às paredes.

No regime turbulento, predominam flutuações de velocidade e movimentos irregulares que intensificam a mistura e influenciam a transferência de quantidade de movimento.

Essa distinção interfere diretamente nos métodos utilizados para calcular perdas de carga, nos coeficientes de atrito e nas previsões de comportamento do sistema.

Em uma bancada experimental, a relação entre vazão, velocidade e Número de Reynolds ajuda a compreender como alterações nas condições de operação podem modificar o regime de escoamento.

Da bancada às aplicações industriais

Os princípios investigados em uma bancada de Mecânica dos Fluidos estão presentes em diferentes segmentos produtivos.

Na indústria química, por exemplo, o dimensionamento de tubulações e a medição de vazão são necessários para o transporte de matérias-primas, soluções e produtos intermediários.

Na indústria petroquímica, a compreensão das perdas de carga e dos regimes de escoamento contribui para a análise de sistemas de transferência e circulação de fluidos.

Também existem aplicações em sistemas de abastecimento de água, refrigeração industrial, processos térmicos e instalações de bombeamento.

Embora as condições de uma bancada didática sejam geralmente mais simples que as de uma instalação industrial, os fundamentos físicos são os mesmos. O ambiente experimental controlado permite investigar separadamente a influência das variáveis, comparar resultados com modelos matemáticos e compreender suas hipóteses e limitações.

A importância da experimentação na formação em engenharia

A Mecânica dos Fluidos exige a compreensão de fenômenos que nem sempre são intuitivos quando apresentados exclusivamente por equações.

Ao trabalhar com instrumentos de medição e condições distintas de escoamento, os estudantes desenvolvem competências relacionadas à interpretação de dados, à análise crítica e à resolução de problemas de engenharia.

A bancada de Mecânica dos Fluidos representa, portanto, um recurso importante para conectar e consolidar os conceitos fundamentais da disciplina às decisões técnicas presentes nos sistemas industriais.

Na Labtrix, valorizamos soluções para o ensino experimental que contribuam para uma formação técnica consistente, aproximando conhecimento científico e aplicações de engenharia.
